温控探针台
icon
Post RequirementsPost Requirements
INSTEC
INSTEC icon
View more
Post RequirementsPost Requirements
INSTEC
INSTEC icon
U.S.A
Main Products:
进口科研仪器
icon

产品参数

参数名称

数值范围

加热区/样品区

28 mm x 30 mm

样品腔高

6.3 mm*样品最大厚度由探针决定

放样

打开上盖后置入样品再点针,关上盖后无法移动探针

气氛控制

气密腔,可充入保护气体*另有真空腔型号

外壳冷却

可通循环水,以维持外壳温度在常温附近

安装方式

水平安装 或 垂直安装

台体尺寸/重量

180 mm x 130 mm x 26 mm / 1500g

产品描述

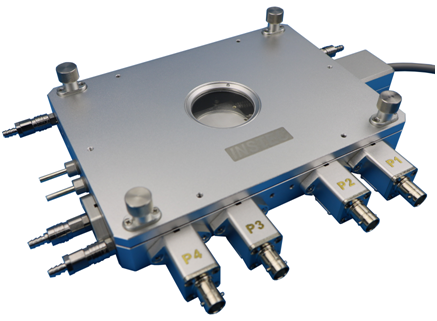

HCP621G-PM

通用迷你温控探针台 气密腔

功能特点

迷你温控探针台,可用于 显微镜/光谱仪
-190℃~600℃ 可编程控温(负温需配液氮制冷系统)
28 mm x 30 mm加热区
可充入保护气体的气密腔(另有真空腔型号)
BNC接口四探针,手动点针 *可选三同轴接口,用于pA级测试
可选增设腔内接线柱(样品接电引线)
可从温控器或电脑软件控制,可提供软件SDK
*可做定制或改动,详询上海恒商





产品简介
HCP621G-PM可单独使用,也可搭配显微镜/光谱仪使用。其可在 -190℃ ~ 600℃ 范围内控温,同时允许探针电测试、光学观察和样品气体环境控制。探针台上盖与底壳构成一个气密腔,可往内充入氮气等保护气体,来防止样品在负温下结霜,或高温下氧化。此外另有真空腔型号HCP421V-PM提供。

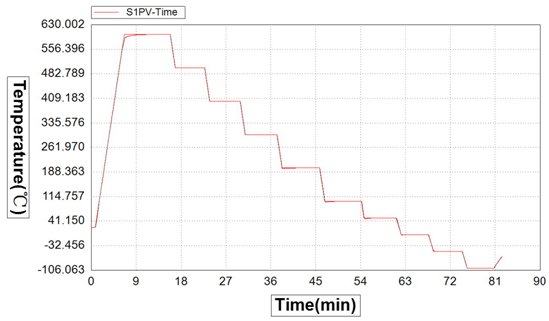

温控参数
温度范围-190℃ ~ 600℃(负温需配液氮制冷系统)
传感器/温控方式100Ω铂RTD / PID控制(含LVDC降噪电源)
最大加热/制冷速度+150℃/min (100℃时),-50℃/min (100℃时)
最小加热/制冷速度±0.01℃/min
温度分辨率0.01℃
温度稳定性±0.05℃(>25℃),±0.1℃(<25℃)
软件功能可设温控速率,可设温控程序,可记录温控曲线
电学参数

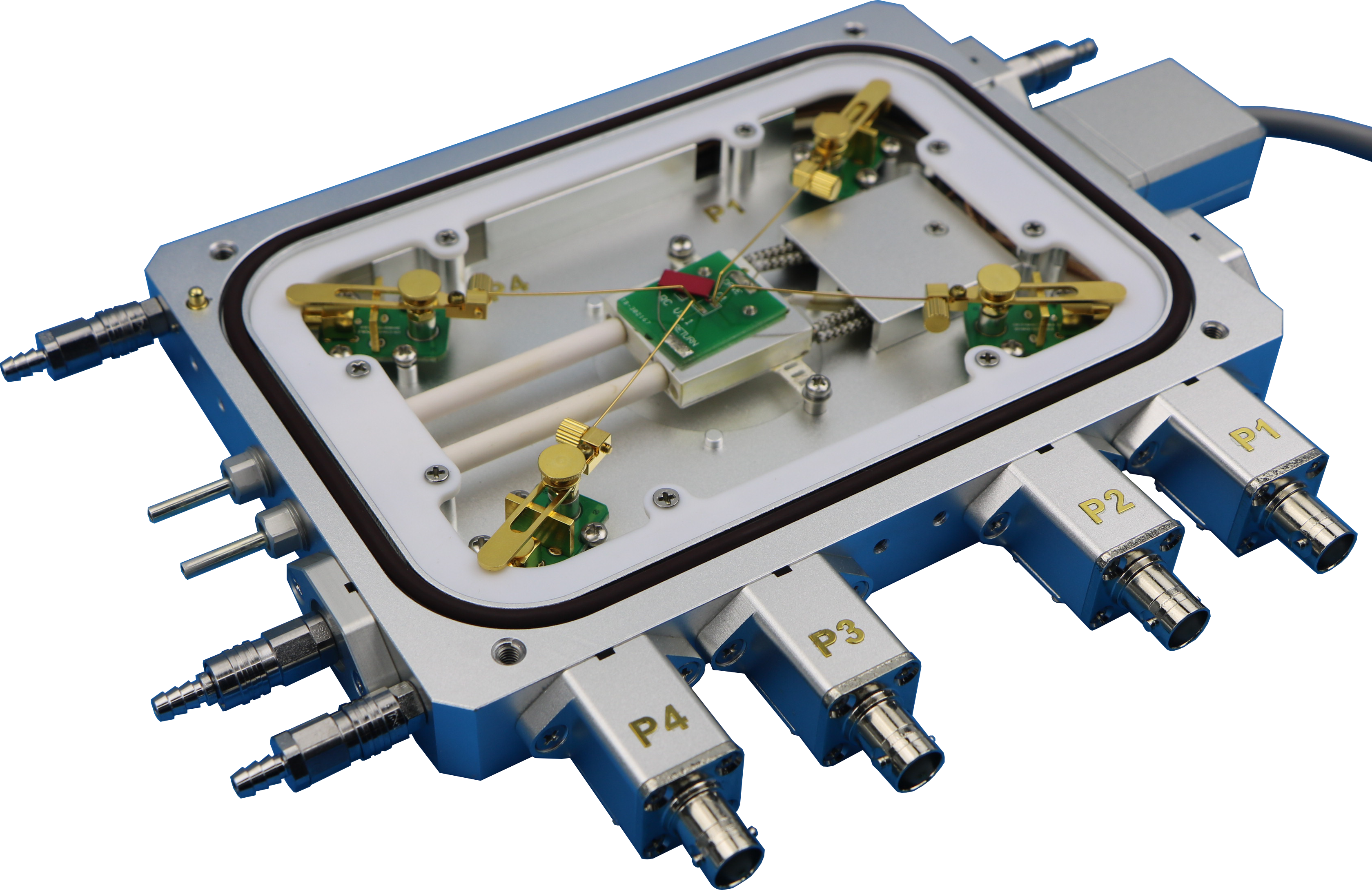

探针默认为铼钨材质的弯针探针  *可选其他种类探针
探针座杠杆式探针支架,点针力度更大,电接触性更好
点针手动点针,每个探针座都可点到样品区上任意位置
探针接口

默认为BNC接头,可选三同轴接口

*可增设腔内接线柱(样品接电引线)

样品台面电位默认为电接地,可选电悬空(作背电极),可选三同轴接口
非磁性改造台体可改用非磁性材质制造,用于变温霍尔效应探针测试
光学参数
适用光路反射光路 *另有透射光路型号
窗片可拆卸与更替的窗片

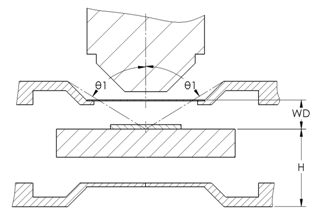

最小物镜工作距离8.5 mm  *截面图中WD
透光孔台面默认无通光孔,可增设通光孔以支持透射光路
上盖窗片观察窗片范围φ38mm,最大视角±60.7°  *截面图中θ1
负温下窗片除霜吹气除霜管路
结构参数
加热区/样品区28 mm x 30 mm
样品腔高6.3 mm *样品最大厚度由探针决定
放样打开上盖后置入样品再点针,关上盖后无法移动探针
气氛控制气密腔,可充入保护气体 *另有真空腔型号
外壳冷却可通循环水,以维持外壳温度在常温附近
安装方式水平安装 或 垂直安装
台体尺寸/重量180 mm x 130 mm x 26 mm / 1500g
配置列表
基本配置HCP621G-PM温控探针台、mK2000B温控器、外壳循环水冷系统
可选配件

安装支架、测试源表、真空系统(仅用于真空型号)、

三同轴BNC接口、台面电悬空、样品接电引线

温控配件系列

用于Instec温控装置

适用范围

用于搭配Instec冷热台、Instec温控探针台、Instec温控晶圆夹盘、Instec冷热平板、Instec定制温控装置使用。
温控配件系列

安装支架:用于将温控装置固定在用户设备上
mK2000B温控器,含InstecAPP温控软件,温控装置必选
LN2-SYS液氮制冷系统:液氮泵+液氮罐+液氮管线
外壳循环水冷系统,帕尔贴式温控装置必选
MITO系列温控联用显微镜相机,含控制软件
LWDC2长工作距离聚光镜
真空系统:包括真空泵+真空管路,用于真空型温控装置
LN2-SYS液氮制冷系统


主要分为液氮泵和液氮罐两部分。使用时需用管路将温控装置串接在液氮罐和液氮泵之间,温控装置加热块内埋有封闭式进出管路,液氮泵受mK2000B控制进行抽气,把液氮从液氮罐内吸到温控装置的加热块中,实现温控装置主动降温。



外壳循环水冷系统


用于温控装置的外壳/底座的冷却。温控装置加热/制冷时,外壳/底座温度会被带得很烫/很凉,危害周遭人员设备甚至设备自身。用循环水让外壳温度保持在常温附近,能有效预防此灾害。

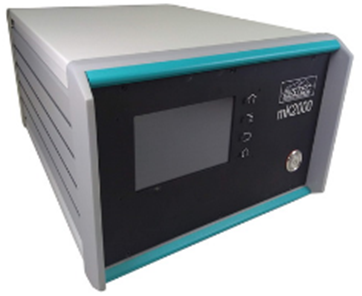

mK2000B温控器

支持恒温、恒速率变温、暂停、编程温控功能。具有冷热独立的多段PID控制、可保存4套20段校准表等特点。可独立控制,也可从InstecAPP软件控制。
温度分辨率±0.001℃ (热敏电阻),±0.01℃ (RTD),±0.1℃ (热电偶)
控制接口USB虚拟串口 可选其他接口
可选项LVDC线性可调直流电源,用于降低电噪音
温控软件InstecAPP,可提供多语言SDK

安装支架

针对用户设备定制,可让热台水平固定/垂直固定等,垂直光路/水平光路等的用户设备皆可适用。通常有:

圆环式(用于圆形载物台),平板式(用于方形载物台)、

载物台式(用于代替设备载物台)、立式(用于水平光路)。
