产品参数
| 参数名称 | 数值范围 | 说明（选填） |
| Travel 行程 | 440 mm | 800(M-775) mm |
| Rapid Traverse快速移动 | 20 m/min | 20 m/min |
| Ball Screw滚珠丝杠Diameter直径 | ¢ 40 mm | ¢ 50 mm |
| Lead 导程 | 10mm | 10mm |
| Servo Motor Type 伺服电机 | aiF22/3000-B | aiF40B/3000-B |
| Rated Power额定功率 | 4 kW | 9 kW |
产品描述
机床机构/特性

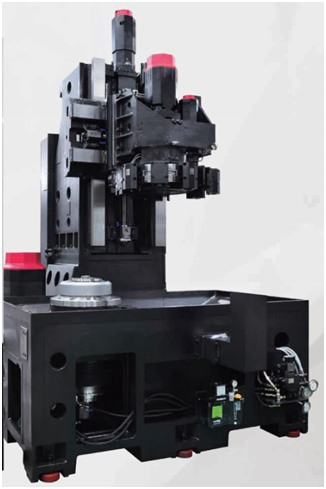

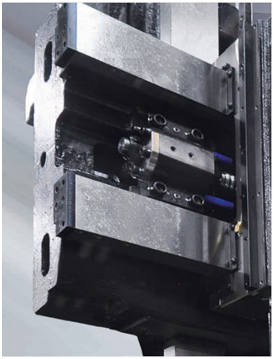

床身
SLV800/M的床身采用整体米汉纳铸铁制造、耐热主轴和主轴头、立柱跨度大。
硬轨结构确保卓越的长期刚性和优越的精度。
重切屑情况下保证最大刚性和最小变形。

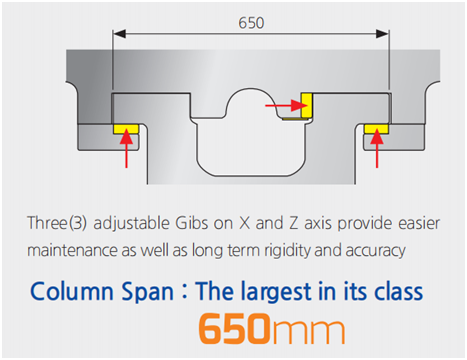

通过X轴和Z轴上的3个可调整的Gibs提供易于维护长期的刚性和准确性。

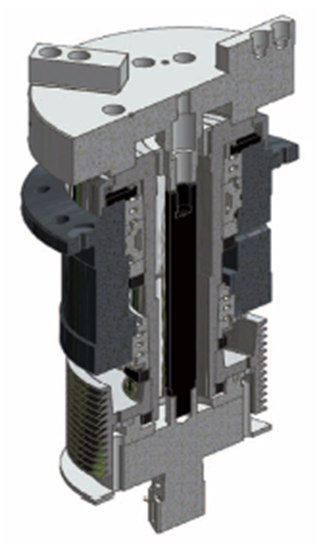

主轴和车头箱
机床车头箱精密主轴是在恒温无尘环境下进行装配，保证主轴的精密。
- 主轴端部形式及代号 ASA A2-11
- 主轴孔径 ¢104mm
- 主轴轴承内径 ¢160 mm
- 主轴转速Max 2,000 rpm(18”卡盘)
- 主轴驱动方式 皮带+（齿轮-选配)
- 主轴轴承(标准)
前端: 双列圆锥滚子轴承
(NN3032 MBKR CC0 P4(NSK))
前端: 双向推力角接触球轴承
(160 TAC 20 X PN7 + LC6 (NSK))
后端: 双列圆锥滚子轴承
(NN3028MBKR CCP P4 (NSK))

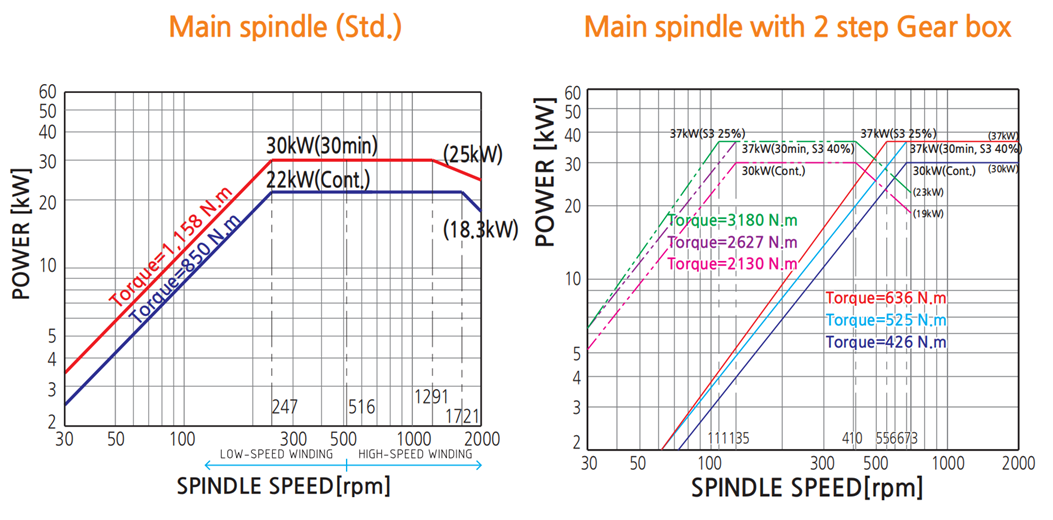

主轴功率扭矩特性曲线图
- 标配强劲的Fanuc αiIP50/6000 (30/22kW) 1,158 / 850 N.m (2,627 / 2,130)主电机系统能够在宽广的主轴转速范围内进行重载切削。

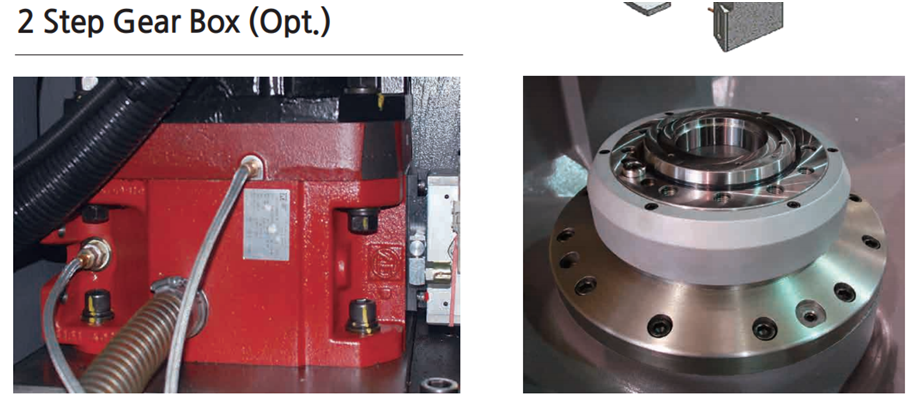

- 选配齿轮箱时[ Fanuc aiI30/7000-B（37/30 kW）]
强劲的Fanuc α伺服驱动系统
项目 | X轴 | Z轴 |
▪ Travel 行程 | 440 mm | 800(M-775) mm |
▪ Rapid Traverse快速移动 | 20 m/min | 20 m/min |
▪ Ball Screw滚珠丝杠Diameter直径 | ¢ 40 mm | ¢ 50 mm |
Lead 导程 | 10mm | 10mm |
▪ Servo Motor Type 伺服电机 | aiF22/3000-B | aiF40B/3000-B |
▪ Rated Power额定功率 | 4 kW | 9 kW |
▪ Slide Ways 导轨 | Box Guide | Box Guide |
▪ Slide Way Span 跨距 | 430 mm | 650 mm |
▪ Max. Thrust 最大推力 | 36,191 | 73,513 |
▪ Safety Device 安全装置 | Limit S/W, Mech. stopper | Limit S/W, Mech. Stopper |

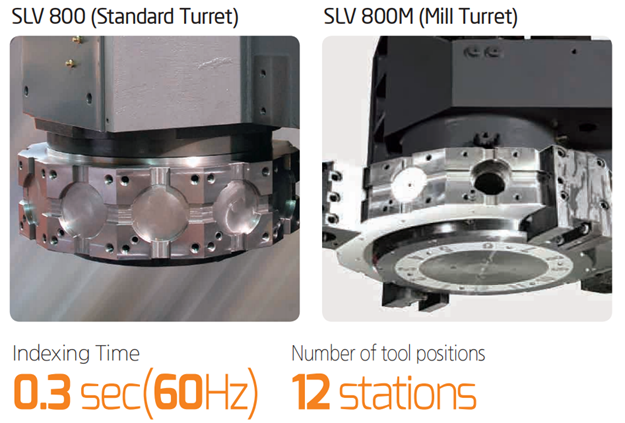

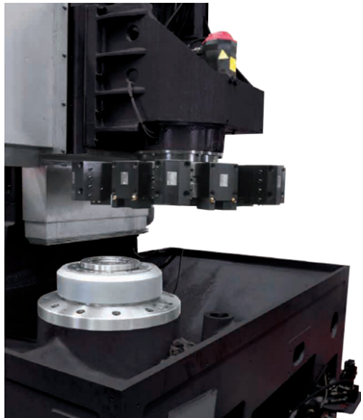

高刚性伺服刀塔设计（EPPINGER德国瑞品）
- 12工位刀塔可以同时连接左边和右边的刀塔，刀塔转动是双向的和不停顿地从一个工位到另一个工位旋转。
- 高精度一体化设计的联轴器可以索引随意位置和最短路径。减少停歇时间，有助于提高生产效力。
- 高扭矩伺服电机驱动的刀塔可实现12面均可实现强力切削，无停顿双向切换刀具时间为0.3秒。
- 3个大口径吸盘联轴器可输出8,011 kg-f的夹紧力，实现高精度重切削。
- 配备标准的12站bmt75刀塔，可在任何一面安装旋转刀具。
- 刀塔类型 12工位( 标配 /BMT75)
- 刀塔驱动方式 伺服电机
- 刀具尺寸
-外圆/端面刀座 □32x32 mm
-镗杆直径 ¢ 63 mm
- 索引联轴器 过载保护联轴器，三片式离合器类型
- 刀塔液压夹紧力 79,070 N
- 换刀时间(1 step 0.3 s
动力刀座功率 & 扭矩图
- 动力刀座功率 (Max./Cont.)
- 7.5/5.5 Kw
- 最高转速
- - 4,000 rpm
控制系统- Fanuc Oi-TF
- - 实现高速、高质量的加工强大的控制功能。
- - 追求更便于使用丰富的CNC功能和优异的操作性。
- - 标配10.4”彩色LCD液晶显示器

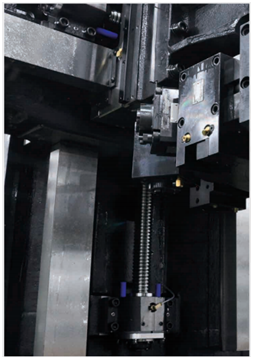

滚珠丝杠
- X轴 : R40-10K5-FSC-632-963-0.008 (HIWIN)
- Z轴 : R50-10K5-FSC-1007-1322-0.008 (HIWIN)
液压卡盘和油缸
- 卡盘类型 标配标准三爪液压卡盘(韩国SAMCHUNLLY)
- 卡爪行程直径 ¢16 mm
- 卡盘最大速度 2,000 rpm（18”）
- 主轴端部型式及代号 A2-11
- 卡盘油缸类型 (韩国SAMCHUNLLY)
- 油缸能力
- 最大允许压力 40.8 kg/cm2(40 bar)
- 推力(推/拉) 11,573 kgf / 10,738kgf(114,000 N / 105,000 N)

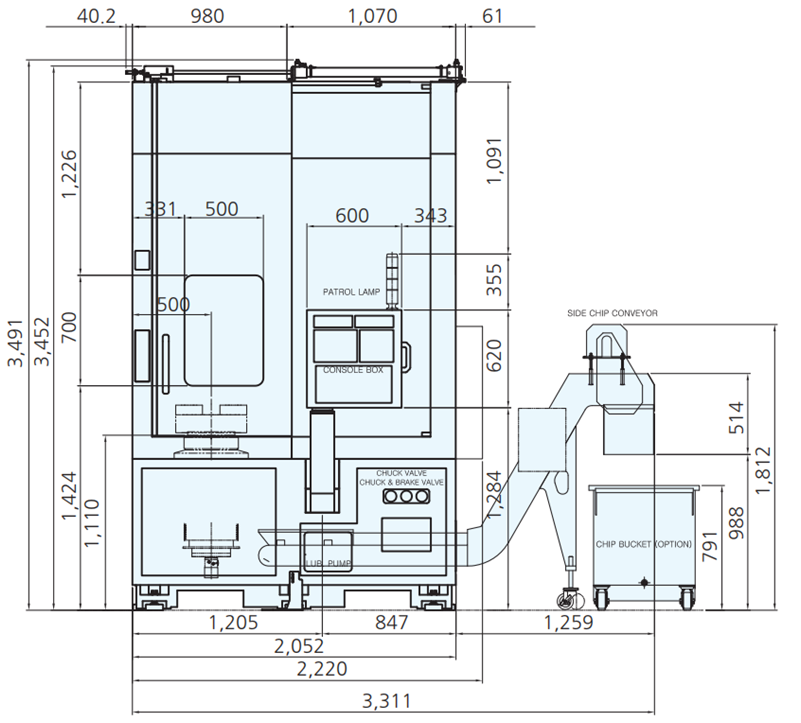

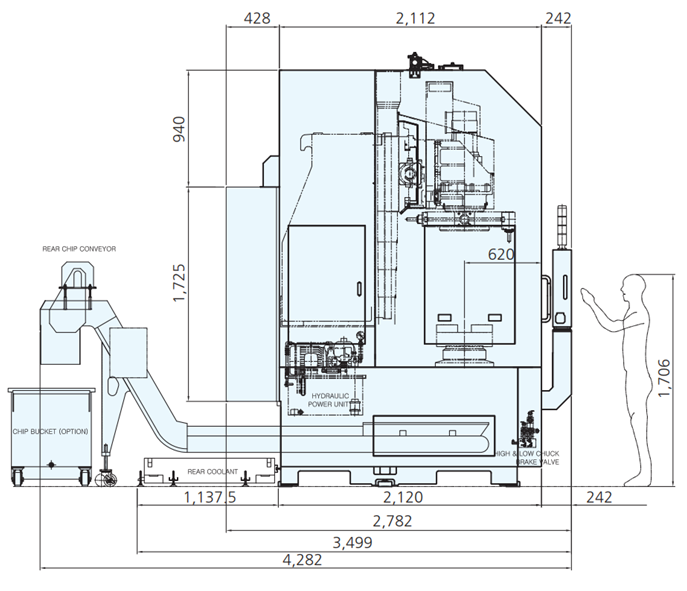

机床尺寸图

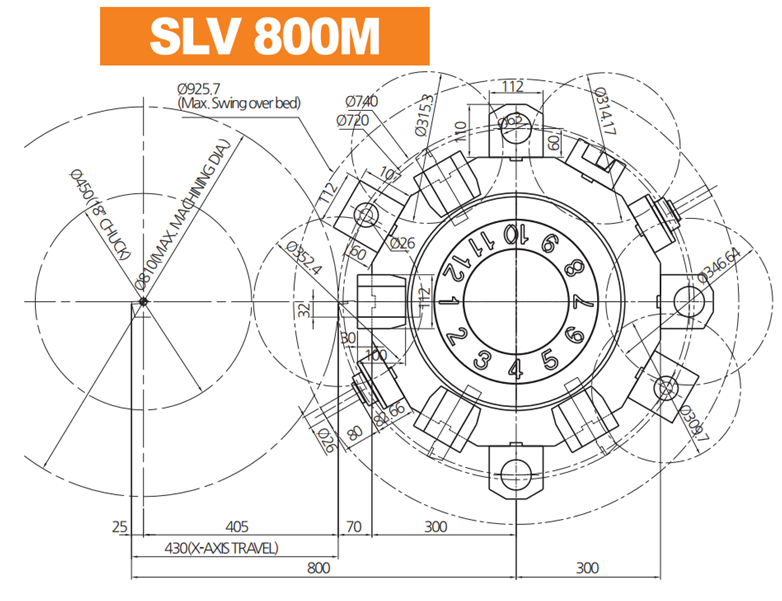

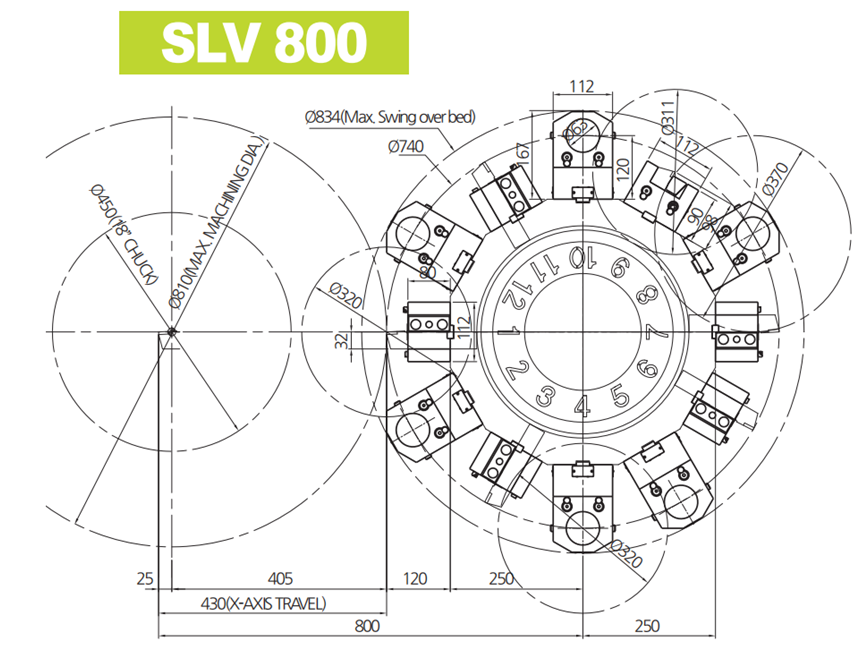

刀具干涉图

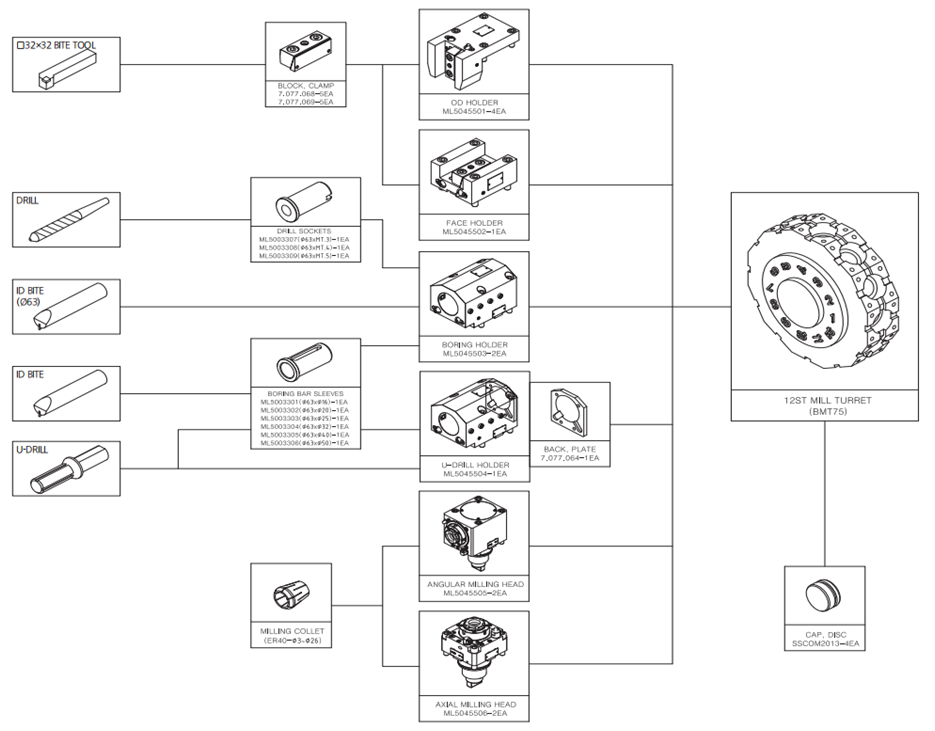

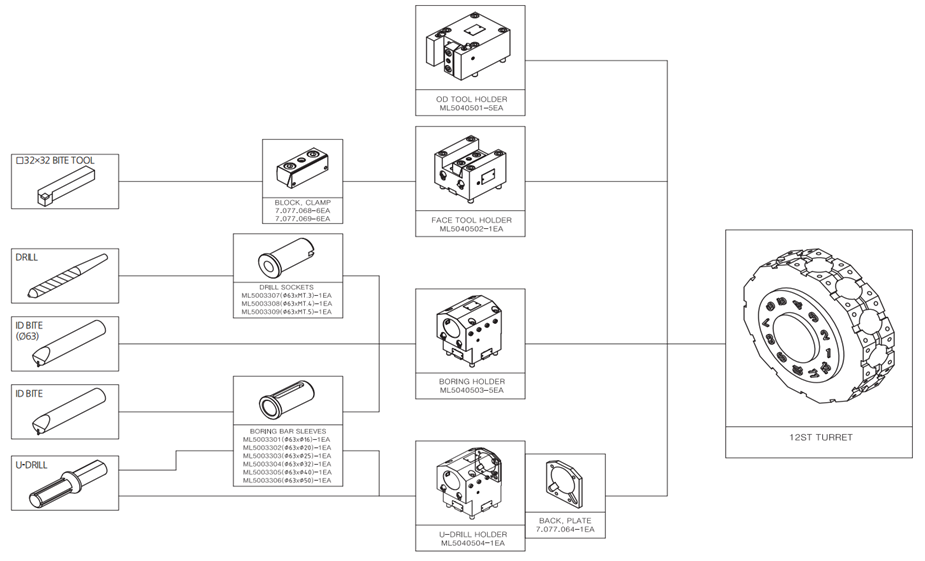

刀具系统图

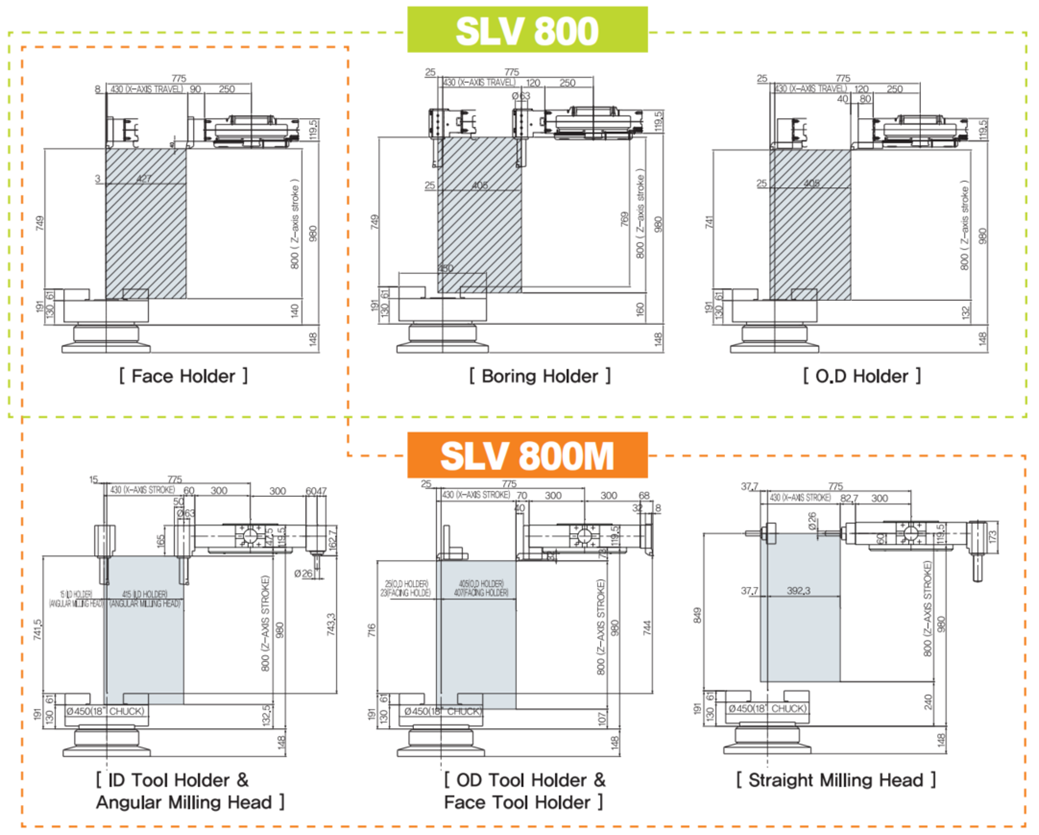

加工范围
主要部件品牌
序号 | 产品名称 | 制造商 | 原产地 |
1 | 控制系统 | FANUC | (日本) |
2 | 主轴电机 | FANUC | (日本) |
3 | X,Z轴电机 | FANUC | (日本) |
4 | 主轴轴承 | NSK | (日本) |
5 | X,Z轴轴承 | NSK | (日本) |
6 | X,Z滚珠丝杆 | HIWIN | (台湾) |
7 | 传动皮带 | MITSUBOSHI | (日本) |
8 | 电器配件 | 施耐德 | (日本) |
9 | 感应开关 | YAMATAKE或IFM | (日本) |
10 | 液压系统 | NACHI | (日本) |
11 | 气动系统 | SMC | (日本) |
12 | 密封圈 | NOK | (日本) |
13 | 高压阀 | NACHI | (日本) |
14 | 刀塔 | EPPINGER（瑞品） | (德国) |
15 | 卡盘 | SAMCHULLY | (韩国) |
16 | 水泵，电机 | YALONG | (韩国) |
17 | 润滑系统 | LUBE | (日本) |
18 | 主轴 | SMEC | (韩国) |
19 | 床身 | SMEC | (韩国) |
20 | 硬轨导轨 | SMEC | (韩国) |
设备详细技术参数
规格 | 单位 | SLV800(R,L) | SLV800M(R,L) | |
Capa City 能力 | Swing over the bed床身上回转直径 | mm | 890 | 890 |
Swing over the saddle 鞍座上回转直径 | mm | 740 | 740 | |
Max. turning diameter 最大切削直径 | mm | 830 | 830 | |
Max. milling diameter 最大铣削直径 | mm | ㅡ | 624 | |
Max. turning length 最大切削长度 | mm | 800 | 775 | |
Main Spindle 主轴 | Max. spindle speed 最大主轴转速 | rpm | 2,000（18”卡盘） | 2,000（18”卡盘） |
Spindle nose 主轴端面 | ASA | A2-11 | A2-11 | |
Spindle bearing hole diameter 主轴轴承直径(前端Front) | mm | 160 | 160 | |
Bearing type 轴承类型(前端Front) | ㅡ | Taper Roller Angular contact ball | Taper Roller Angular | |
Bearing type 轴承类型(后端Rear) | ㅡ | Taper Roller 锥形滚子 | Taper Roller 锥形滚子 | |
Draw tube ID 拉杆(回转油缸)内径 | mm | - | - | |
Spindle bore diameter 主轴孔径 | mm | 104 | 104 | |
Maximum spindle torque 最大主轴扭矩 (Std.标准/Opt.选配) | N.m | 1158/850 选配齿轮箱[2627/2130] | 1158/850 选配齿轮箱[2627/2130] | |
Standard chuck size 标准卡盘尺寸 | Inch英寸 | 18(15,21,24) | 18(15,21,24) | |
Motor 电机 | Main Spindle Motor 主轴电机 (选配Opt.) | spec | aiIP50/6000-B 选配齿轮箱[aiI30/7000-B] | aiIP50/6000-B 选配齿轮箱[aiI30/7000-B] |
kW | 30/22 选配齿轮箱[37/30] | 30/22 选配齿轮箱[37/30] | ||
X axis Sevo Motor X轴伺服电机 | spec | aiF22/3000-B | aiF22/3000-B | |
kW | 4 | 4 | ||
Z axis Sevo Motor Z轴伺服电机 | spec | aiF40B/3000-B（带刹车） | aiF40B/3000-B（带刹车） | |
kW | 9 | 9 | ||
Mill Spindle Motor 动力刀座电机 | spec | ㅡ | aiI6/10000-B | |
kW | ㅡ | 7.5/5.5 | ||
Turret Index Servo Motor 刀塔索引伺服电机 | spec | βiS12/3000-B | βiS12/3000-B | |
kW | 1.8 | 1.8 | ||
Feed system 进给 系统 | X axis travel X轴行程 | mm | 440 | 440 |
Z axis travel Z轴行程 | mm | 800 | 775 | |
Angle of slant bed 床身的斜度 | deg | Vertical | Vertical | |
X axis guideway span X轴导轨跨距 | mm | 430 | 430 | |
Z axis guideway span Z轴导轨跨距 | mm | 650 | 650 | |
Tailstock(B axis) guideway span(opt.) | mm | ㅡ | ㅡ | |
X axis rapid traverse rateX轴快移倍率 | m/min | 20 | 20 | |
Z axis rapid traverse rateZ轴快移倍率 | m/min | 20 | 20 | |
Maximum X axis feed thrust 最大X轴进给推力 | N | 36,191 | 36,191 | |
Maximum Z axis feed thrust最大Z轴进给推力 | N | 73,513 | 73,513 | |
X axis diameter X轴直径 | mm | 40 | 40 | |
X axis lead X轴导程 | mm | 10 | 10 | |
Z axis diameter Z轴直径 | mm | 50 | 50 | |
Z axis lead Z轴导程 | mm | 10 | 10 | |
Turret 刀塔 | Max. number of tool 刀具工位 | st. | 12 | 12[BMT75] |
Turning tool shank size 刀柄尺寸 | mm | 32 | 32 | |
Boring bar diameter 镗杆直径 | mm | 63 | 63 | |
Turret index time 刀塔索引时间 | s | 0.3 | 0.3 | |
Tool selection 刀具选择方式 | ㅡ | Random 随机 | Random 随机 | |
Curvic coupling diameter 端齿盘直径 | mm | 145 | 145 | |
Turret clamping force 刀塔夹紧力 (at 35bar把) | N | 34,819 | 34,819 | |
Turret driving 刀塔驱动 | ㅡ | Servo motor 伺服电机 | Servo motor 伺服电机 | |
Coolant 冷却 | Coolant pump pressure 冷却泵压力 | bar | 4.5 | 4.5 |
Coolant pump motor 冷却泵电机 | kW | 1.1 | 1.1 | |
Coolant tank capacity 冷却液箱 | ℓ | 300 | 300 | |
Hyd Raulic 液压 | Hydraulic tank capacity 液压箱容量 | ℓ | 66 | 66 |
Max. hydraulic pressure 最大液压力 | bar | 50 | 50 | |
Lubrication tank capacity 润滑油箱容量 | ℓ | 4 | 4 | |
Machine Weight设备重量 | kgf | 11,000 | 11,200 | |
Floor Space 占地面积 [length x width] | mm | 2,050 x 2,780 (3,311 x 3,499) | 2,050 x 2,780 (3,311 x 3,539) | |
Height高度 | mm | 3,500 | 3,500 | |
Voltage Required电压 | V | 220 | 220 | |
Power Requirement电源 | Kva | 53 | 61 | |
Controller控制系统 | ㅡ | (F 0i-TF) | (F 0i-TF) | |
标 配
- 冷却单元&冷却液箱
- 防溅防护
- 工具 & 工具箱
- 液压卡盘 (18”)
- 软爪 (1 set)
- 卡盘加紧脚踏开关
- 卡盘压力开关
- 3 色警示灯
- 10.4” LCD 显示器
- 自动润滑单元
- 液压单元
- 12工位刀塔
- 门锁装置
- 基础成套工具 (圆盘型垫铁)
- 手册
- 刀塔标准配件如下：
Standard turret | Mill turret, BMT75 | |
| 端面刀座 | 1pc | 1pc |
| 外径刀座 | 5pc | 4pc |
| 镗杆刀座 | 5pc | 2pc |
| 轴向刀座 | -- | 2pc |
| 径向刀座 | -- | 2pc |
| U型刀座 | 1pc | 1pc |
| 镗杆套筒: ¢ 50 | 1pc | 1pc |
| 镗杆套筒: ¢ 40 | 1pc | 1pc |
| 镗杆套筒: ¢ 32 | 1pc | 1pc |
| 镗杆套筒: ¢ 25 | 1pc | 1pc |
| 镗杆套筒: ¢ 20 | 1pc | 1pc |
| 镗杆套筒: ¢ 16 | 1pc | 1pc |
| 钻头变径套MT3,4,5 | 1pc | 1pc |
选 配
- 硬爪
- 排屑器 & 接屑车 (侧置/后置) (铰链式/刮板式)
- 非标卡盘
- 双压卡盘
- 自动门
- 气枪
- 卡盘吹气
- 撇油器
- 卡盘冷却
- 喷淋
- 冷却液枪
- 切削液冷却单元
- 冷却液压力开关
- 冷却液液位开关
- 高压冷却单元(7, 10, 15, 20bar-60Hz)
- 油雾收集器
- 变压器
- 刀具预调仪 (Removable)
- 光栅尺 (X,Z)
- 工件计数器
- 电器柜空调
系统技术参数
| Item目录 | F 0i-TF | |
|---|---|---|---|
Controlled axis 控制轴 | Controlled axes控制轴数 | 2(X,Z) | |
Cs contouring control C轴控制 | 1(C) (PL 800VM Only) | ||
Max. simultaneously controlled axis最多同时控制轴数 | 4 | ||
Least command increment最小输入增量 | 0.001mm / 0.0001" | ||
Chuck and tail stock barrier卡盘和尾座界限 | O | ||
Stored stroke check 1储存程序检查1 | O | ||
Stored stroke check 2,3储存程序检查2,3 | O | ||
Interpolation/Feed functions 插补/进给功能 | Linear interpolation直线插补 | G01 | |
Circular interpolation圆弧插补 | G02, G03 | ||
Dwell进给暂停 | G04 | ||
Polar cordinate interpolation极限插补 | G12.1, G13.1 | ||
Cylindrical interpolation圆柱插补 | G07.1 | ||
Polygon machining with two spindles 用2个轴进行多边形加工 | G50.2, G51.2 (PL 800VM Only) | ||
Variable lead thread cutting各种导程螺纹切削 | G34 | ||
Continuous threading连续螺纹切削 | O | ||
Reference position return返回参考点 | G28 | ||
Reference position return check返回参考点检测 | G27 | ||
2nd/3rd/4th reference position return第2/3/4参考点返回 | G30 | ||
Rapid traverse rate override快移倍率修调 | F0, 25%, 50%, 100% | ||
Feedrate override进给率修调 | 0 ~ 150% | ||
Jog Override点动倍率修调 | O | ||
Pulse handle feed手动脉冲进给 | X1, X10, X100 | ||
Feedrate per minute每分钟进给率 | G98 | ||
Feedrate per revolution每转进给率 | G99 | ||
Spindle function 主轴功能 | Spindle orientation主轴定位 | M19 | |
Rigid tapping刚性攻丝 | M28 | ||
Spindle override主轴倍率修调 | 50 ~ 150% | ||
Tool functions 刀具功能 | Tool number command刀具位置控制 | T4-Digt | |
Tool nose radius compensation刀尖半径补偿 | G40 ~ G42 | ||
Tool offset pairs刀具位置偏移补偿 | 64 | ||
Tool geometry/wear offset刀具几何形状/磨损偏移补偿 | O | ||
Tool life management刀具寿命管理 | O | ||
Tool path graphic display刀具轨迹显示功能 | O | ||
Automatic tool offset自动刀具位置偏移 | O | ||
Direct input of tool offset value measured B 直接输入刀具补偿值B | O | ||
Program input, Editing operation 程序输入，编程操作
| Absolute/incremental programming绝对/增量编程 | O | |
Multiple repetitive cycle倍数重复循环 | G70 ~ G76 | ||
Multiple repetitive cycle II倍数重复循环II | O | ||
Canned cycles固定循环 | G90, G92, G94 | ||
Decimal point programming小数点编程 | O | ||
Inch/metric conversion英制/公制转换 | G20 / G21 | ||
Program restart程序重启 | O | ||
Sub program call子程序访问 | O | ||
Max. programmable dimension最大可编程数 | ±99999.999mm/±9999.9999" | ||
M functionM功能 | M3 digit | ||
Custom macro巨指令 | O | ||
Canned cycle for drilling钻孔工艺循环 | O | ||
Direct drawing dimension programming 直接绘制尺寸编程 | O | ||
Programmable data input可编程的数据输入 | G10 | ||
Tape code纸带代码 | ISO / EIA | ||
Single Block单程序段 | O | ||
Dry Run空运行 | O | ||
Optional block skip子程序嵌套 | O | ||
Workpiece coordinate system工件坐标系系统 | G52 ~ G59 | ||
G code system G代码系统 | A/B/C | ||
Number of registerable programs可收录程序的数量 | 400EA | ||
Interface function 接口功能，数据输入/输出 | Embedded ethemet嵌入以太网 | O | |
USB Interface USB接口 | O | ||
RS-232C RS-232C接口 | O | ||
Memory card input/output储存卡的输入/输出 | O | ||
USB memory input/output闪存盘（U盘）输入/输出 | O | ||
Part program storage size零件程序储存量 | 512Kbyte(1280m) | ||
Setting and display 显示器的功能 | Alarm & Operator history display 报警和操作者操作过程的显示 | O | |
Run hour and parts count display 运行时间和零件数量显示 | O | ||
Display spindle & servo overload 显示主轴和伺服系统超载 | O | ||
Self-diagnosis function自我诊断功能 | O | ||
Extended part program editing扩展零件加工程序的编辑 | O | ||
Display screen显示屏 | 10.4" color | ||
External message外部信息 | O | ||
Multi-language display支持多国语言 | O | ||
