TTB 数控刀具磨削中心

结构特点：

●机床由两部分构成，即磨削单元及头架单元。工作部分安装于铸铁基座上，基座由专门的抗震垫支撑，从而避免了外部震动源的干扰。

●磨削单元(A轴、Y轴)，用来控制砂轮的运动。

●头架单元(U轴、V轴、Z轴、X轴)，用来控制刀具的运动。工件回转U轴具有双重功能:既可作为分度定位轴，磨外圆时也可作为高速旋转轴

●TTB机床磨削时砂轮既可在刀具上方磨削，也可在下方磨削。

●温控冷却液的应用确保了机床部件良好的热稳定性。

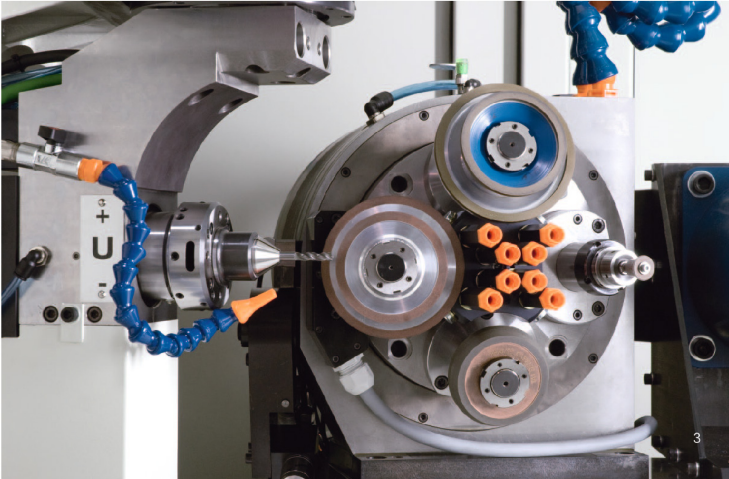

机床的核心为转塔磨头，它由四根磨轴组成，每根主轴最多可装3片不同的砂轮，这种结构的优点在于：

●所有磨削中需要用到的砂轮始终处于待用状态。

●砂轮组交换仅需几秒。

●砂轮定位精度高，重复性好。

刀具一次装夹完成所有磨削，保证高精度。各线性轴的驱动系统综合了动压技术和轴承预紧技术。

使得机床具有绝佳的重复定位精度，保证无反向间隙。

机床的配置

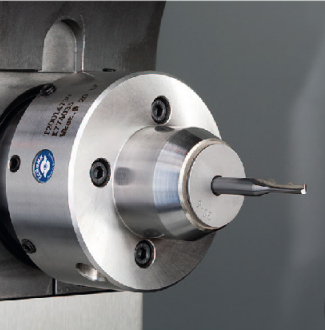

●可选择不同的工件主轴，夹持系统，磨削主轴及砂轮法兰

●根据用户不同的刀具要求进行机床的个性化配置

●不同种类的刀具换型快捷方便

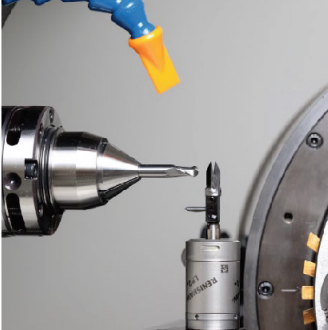

●标配刀具三维测头

●砂轮可在线测量和修锐

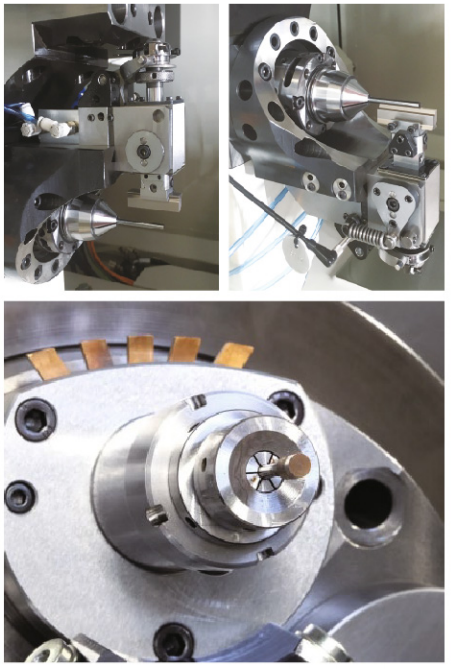

中心架

●中心架用于磨削长径比大于10-15倍的刀具

●采用气动控制方式

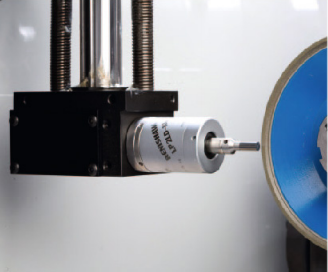

高频主轴

●使用小直径砂轮需要采用高频主轴，可用于磨削刀片座

●高频主轴安装于标准主轴位置上

●转塔磨头可安装多根高频主轴

数控系统

●机床采用NUM数控系统，数字驱动，五轴插补

NUM软件

●灵活强大的NUMROTO plus软件可在最短时间内完成特殊刀具的编程

●带刀具参数，工艺参数和砂轮组参数等的内置数据库

●机床寿命期内软件升级方便

●三维刀具模拟软件和三维机床防碰撞软件软件安装于商务PC机上

德国SAACKE公司成立于1892年，具有一百二十多年生产刀具和刀具磨床历史，位于斯图加特附近的普福尔兹海姆市。集团旗下有萨克中国公司，瑞士TTB公司，德国PWS公司，萨克印度公司及萨克美国公司。萨克机床部主要产品有数控工具磨削中心，数控滚刀铲磨床，数控插刀磨床；刀具部主要生产蜗轮滚刀、带锯铣刀、齿条铣刀及圣诞树铣刀等精密复杂刀具；TTB公司生产高精度微小刀具磨床；PWS公司生产高精度车齿刀及各种类型插刀。萨克中国成立至今已有20年历史，公司位于北京顺义，车间有5台展示设备，可用于用户培训及试切刀具。同时萨克中国有数十名售后服务人员及备件库，为用户购买设备解决后顾之忧。
