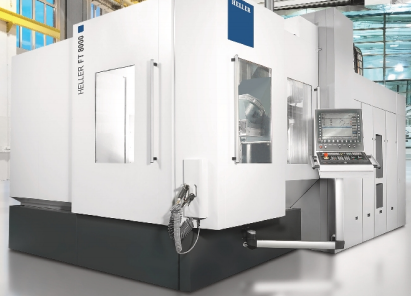

5轴加工中心F

结构坚固、经验丰富、铣削技术全面是F系列加工中心的基础并为您提供显著优势:

即使连续加工.也能进行高性能和高质量的5轴加工。

F系列加工中心满足客户今天和未来对一机多能和高可靠性加工的要求。

机床结构

与所有HELLER机床一样F系列加工中心的主要部件也彩用有限元[FEM]优化设计。

因此该机床身拥有更高性和减重立柱-确保高精度和高动态性能。

_刀具摆动实现第5轴的5轴万能加工中心_主机为卧式机床结构,工作台沿z轴运动

_铸铁床身和优化拓扑的立柱,确保在传方方向上的更高稳定性

_直线滚动导轨和直接绝对式测量系统[光捷尺],即使在大进给力条件下也能确保更高精度

B抽为蜗轮蜗杆驱动的数控回转进给工作台的旋转轴,为圆周铣削提供大扭矩和高减振性能

主轴系统

要在5轴加工中稳定地加工您需要正确的主轴。

F系列加工中心可选多种摆动式铣头和叉式铣头。

无论是钧铁或铸钢的重切加工应用还是轻型合金的大切削量加工应用,我们都能按照您的要求提供正确解决方案。

_两种运动特性的主轴刀具摆动实现第5轴_摆动式铣头病足高性能的加工要求

_叉式铣头的摆动范围更大,其高灵活性病足复朵工件几何的加工要求

_转速高达16.O00 rpm,适用于HSK-A 63刀柄机床_扭矩高达1.146 Nm,适用于HSK-A100刀柄机床

刀具管理

日常生产中特别是5铀加工中,需要使用大量规格和大型刀具。

F系列加工中心让您得心应手。

使用刀库同样保持高灵活性.并缩短刀具设置时间、辅助时间和非生产性时间。

链式刀库,多达20位刀库适用于FP 4000[ HSK-A63]机床及/或多达150位刀库适用于HSK-A 100[SK/BT 50]刀柄的机床

高刚性刀套分布在双刀链的两侧,确保忧异的高动态运动性能

架式刀库,多达409位刀库适用于FP 4000[ HSK-真63]机床及/或多达425位刀库适用于HSK-A 100[SK 50]刀柄的机床

换刀机构带两个数控轴并拥有高动态性能缩短屑到屑换刀时间

技术参数

X/Y[带摆动系统]/Z轴行程                800/800[900]/1.045mm

刀柄                     SK40/HSK-A 6G

托盘/工作台                500x 630mm

承重                     1400kg

始于 1894 年，当时年仅 25 岁的 Hermann Heller 在尼尔廷根成立了“赫尔曼·海勒贸易及保护商品和制表工具制造 (Hermann Heller Handelsgeschäft und Fabrikation in geschützten Artikeln und Uhrmacherwerkzeugen)”公司。如今，HELLER 集团开发和生产最新 CNC 机床和切削加工制造系统，全球有2,600名员工。

1894-1899   建厂初始
1900-1949   从贸易业务转型机械制造工厂
1950-1969   HELLER 独特基因的印记
1970- 1989   业务增长和新市场
1990-1999    柔性且模块化的机床品类
2000-2009     始终面向未来
2010-至今      工业4.0 和数字化
HELLER 在中国
1950第一台恒轮机床横渡大洋，交付给中国第一家商用车制造商。
2004恒轮上海贸易有限公司在外高桥保税区成立。
2009恒轮中国在上海建立了自己的应用工程技术中心和一个本地备件仓库。
2012恒轮开始在常州建设生产工厂，它位于充满活力的江苏市场，为我们的全球和中国商业伙伴提供支持。
2013自2013年6月起，全资子公司恒轮机床(常州)有限公司成为恒轮中国总部，总面积24,000平方米。
2014恒轮常州工厂开始为中国和亚洲市场生产CBC机床。
2017恒轮中国欢迎中车集团的120名客人到访常州工厂。此次到访为双方建立密切的业务合作奠定了坚实的基础。
2018恒轮中国为汽车行业客户组织了为期三天的开放日活动。与会者中有来自全国各地的300多名现有和潜在客户。
2019第一台H 6000四轴卧式加工中心在常州工厂组装，以满足当地市场需求。

最初，公司经营并制造多种工具，包括在当时需求量很大的经过增强设计的平行虎钳。公司的产品系还包括螺旋钢楼梯和烟囱头。
作为一家小型贸易公司，公司于1898年开始了利润可观的机器制造业务，开发了冷圆金属锯床、锯片刮削和螺纹切割机。 1899年，公司开始在Neuffener Vorstadt郊区建造第一家工厂，并于 1900年迁入。
在1950年代早期，HELLER开发了电液控制系统，并为机床引入了24V继电器控制。 早在1962年，HELLER就开发了具有自动换刀功能的数控铣床和加工中心，可以在一台机床上执行更复杂的操作。
1974年建立了英国和巴西工厂。 1982年，HELLER开始批量生产配备最先进的数控制技术的HELLER uniPro NC 80. 1982年，HELLER在美国建立了新工厂。
2004年，HELLER在上海和北京设立了子公司。 2013年，公司在武进设立工厂。在传统的中等规模的家族企业与全球创新的加工解决方案供应商之间的微妙平衡中，HELLER集团发展了独特的全球企业文化。

作为金属切削加工领域领先的机床制造商之一，我们在全球拥有 2600 名员工。在欧洲、亚洲以及北美和南美设有 5个生产基地，可确保向客户可靠交付。此外，我们在所有重要市场都有自己的销售和服务分支机构以及资深的服务合作伙伴。HELLER 服务范围包括 4 轴和 5轴加工中心、铣/车复合加工中心、特种机床和工艺流程机床、涂层模块、曲轴和凸轮轴加工机床以及全面的模块化服务。 借助 HELLER4Industry 我们为客户提供扩展的解决方案，以提高生产效率和生产柔性。 HELLER 以此为基础，为各种制造需求量身定制完整的解决方案。从单台机床到全自动化一站式制造系统，从新机床到全套服务协议，直至改装翻新。
我们的客户包括来自汽车工业及其供应商、通用机械制造、能源技术、流体技术、航空航天及其他许多领域的众多公司。
1950年，第一台HELLER机床横渡大洋，交付给中国第一家商用车制造商。从那时起，HELLER取得了巨大的成就：在中国设立了代表处后，HELLER于2004年在外高桥保税区成立HELLER上海贸易有限公司，之后于2013年在常州建立了一家生产工厂，在那里加工中心可根据市场需求进行规划、装配和供货。HELLER提供的服务还包括部件维修和机床大修。
今天，110多名员工在生产工厂(常州)和三个销售和服务地点(济南，上海，北京)工作，支持来自中国和东南亚的众多客户。HELLER中国的目标是扩大其所在区域市场份额，凭借强大的本地增值链，拓展区域市场，开拓新的业务领域。
