冷热台
icon
发布需求发布需求
英斯泰克
英斯泰克 icon
查看更多
发布需求发布需求
英斯泰克
英斯泰克 icon
美国
主营产品:
进口科研仪器
icon

产品参数

参数名称

数值范围

说明(选填)

加热区/样品区








 28 mm x 30 mm

*使用XY移动尺时样品区由样品衬底决定

样品腔高

  2.8 mm

*样品最大厚度=样品腔高–样品衬底厚度

样品衬底

默认为石英绀竭(内径>9mm/厚 0.5mm)

*可根据用户使用需求更换为其他

放样


水平抽出上盖后置入样品



样品XY移动尺

可从密封腔外移动样品,分辨率10um。行程10mm



台体尺寸/重量

153 mm x 90 mm x 22 mm / 1000g



产品描述

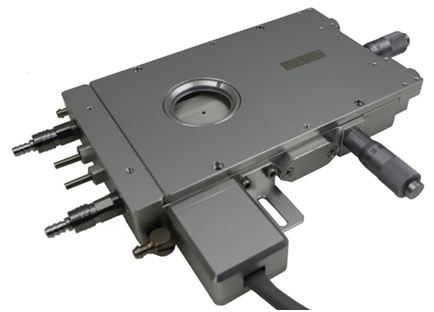

HCS621GXY

通用冷热台 样品移动 气密型





功能特点

适用于 显微镜/光谱仪
-190℃~600℃ 可编程控温(负温需配液氮制冷系统)
28 mm x 30 mm带通光孔的加热区
在XY方向移动样品的微分移动尺
可充入保护气体的气密腔(另有真空腔型号)
可从温控器或电脑软件控制,可提供软件SDK
*可做定制或改动,详询上海恒商



产品简介

HCS621GXY专为显微镜/光谱仪设计。此款冷热台可在 -190℃ ~ 600℃ 范围内控温,同时允许光学观察和样品气体环境控制。热台上盖与底壳构成一个气密腔,可往内充入氮气等保护气体,来防止样品在负温下结霜,或高温下氧化。此外冷热台带有可从密封腔外移动样品的XY样品微分移动尺。此外另有真空腔型号HCP421VXY提供。
温控参数

温度范围-190℃ ~ 600℃(负温需配液氮制冷系统)
加热块材质
传感器/温控方式100Ω铂RTD / PID控制
最大加热/制冷速度

+150℃/min (100℃时)

-50℃/min (100℃时)

最小加热/制冷速度±0.01℃/min
温度分辨率0.01℃
温度稳定性±0.05℃(>25℃),±0.1℃(<25℃)

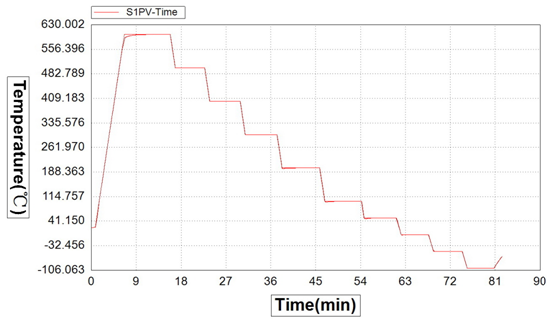

软件功能可设温控速率,可设温控程序,可记录温控曲线
光学参数

适用光路透射光路 和 反射光路
窗片可拆卸与更替的窗片

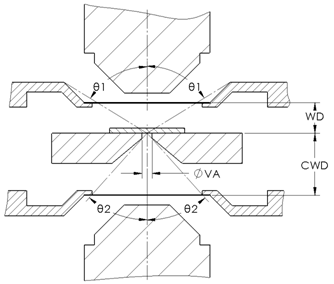

最小物镜工作距离5 mm  *截面图中WD
最小聚光镜工作距离11.5 mm  *截面图中CWD
透光孔φ2 mm  *截面图中φVA
上盖窗片观察窗片范围φ27mm,最大视角±65°  *截面图中θ1
底部窗片观察窗片范围φ27mm,最大视角±19°  *截面图中θ2
负温下窗片除霜吹气除霜管路
结构参数

加热区/样品区

28 mm x 30 mm

*使用XY移动尺时样品区由样品衬底决定

样品腔高

2.8 mm

*样品最大厚度 = 样品腔高 – 样品衬底厚度

样品衬底

默认为石英坩埚(内径>9mm/厚0.5mm)

*可根据用户使用需求更换为其他

放样水平抽出上盖后置入样品

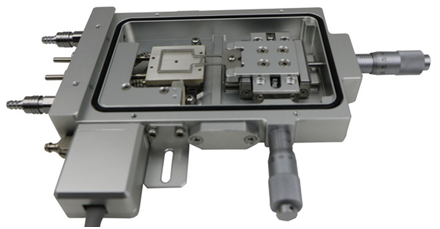

样品XY移动尺可从密封腔外移动样品,分辨率10μm,行程10mm
气氛控制气密腔,可充入保护气体
外壳冷却可通循环水,以维持外壳温度在常温附近
安装方式水平安装 或 垂直安装
台体尺寸/重量153 mm x 90 mm x 22 mm / 1000g
配置列表

基本配置HCS621GXY冷热台 、mK2000B温控器
可选配件

冷热台安装支架 、液氮制冷系统 、外壳循环水冷系统、、

真空系统(仅用于真空型号)

温控配件系列

用于Instec温控装置

适用范围

用于搭配Instec冷热台、Instec温控探针台、Instec温控晶圆夹盘、Instec冷热平板、Instec定制温控装置使用。
温控配件系列

安装支架:用于将温控装置固定在用户设备上
mK2000B温控器,含InstecAPP温控软件,温控装置必选
LN2-SYS液氮制冷系统:液氮泵+液氮罐+液氮管线
外壳循环水冷系统,帕尔贴式温控装置必选
MITO系列温控联用显微镜相机,含控制软件
LWDC2长工作距离聚光镜
真空系统:包括真空泵+真空管路,用于真空型温控装置
LN2-SYS液氮制冷系统


主要分为液氮泵和液氮罐两部分。使用时需用管路将温控装置串接在液氮罐和液氮泵之间,温控装置加热块内埋有封闭式进出管路,液氮泵受mK2000B控制进行抽气,把液氮从液氮罐内吸到温控装置的加热块中,实现温控装置主动降温。



外壳循环水冷系统


用于温控装置的外壳/底座的冷却。温控装置加热/制冷时,外壳/底座温度会被带得很烫/很凉,危害周遭人员设备甚至设备自身。用循环水让外壳温度保持在常温附近,能有效预防此灾害。

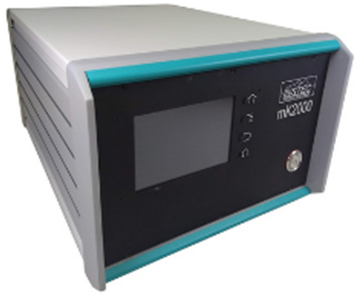

mK2000B温控器

支持恒温、恒速率变温、暂停、编程温控功能。具有冷热独立的多段PID控制、可保存4套20段校准表等特点。可独立控制,也可从InstecAPP软件控制。
温度分辨率±0.001℃ (热敏电阻),±0.01℃ (RTD),±0.1℃ (热电偶)
控制接口USB虚拟串口 可选其他接口
可选项LVDC线性可调直流电源,用于降低电噪音
温控软件InstecAPP,可提供多语言SDK



安装支架


针对用户设备定制,可让热台水平固定/垂直固定等,垂直光路/水平光路等的用户设备皆可适用。通常有:

圆环式(用于圆形载物台),平板式(用于方形载物台)、

载物台式(用于代替设备载物台)、立式(用于水平光路)。
