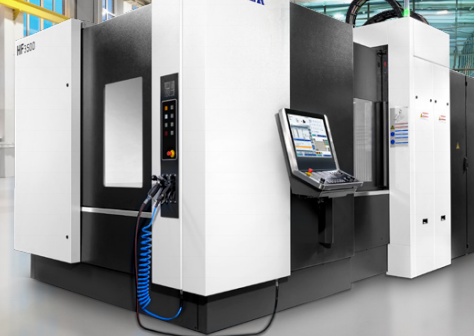

5轴加工中心[卧式]HF

高生产力的5轴加工

HF系列5轴加工中心经过优化配置，以满足现代生产工艺的严苛要求。

其5面和5轴联动加工可在一台机床上执行大量加工任务。

高生产率和灵活性，易于操作和维护，提供工作台（加工区域直接上料）版和托盘交换版两个版本。

第二代的HF系列进行了许多优化，包括提高性能的新主轴单元和HELLER零主轴系统的优势，以最大限度地降低生命周期成本。

此外，Z轴双驱动适用于更广泛的加工任务，包括单个零件的生产。

再加上久经考验的HELLER DNA的生产力，精度和可靠性，这些能够确保为您的工件生产提高性能，精度和柔性。

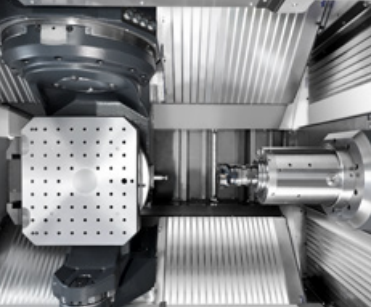

机床结构

HF系列加工中心将非凡的高刚性和高动态性能完美地结合在一起。其基础是高刚性的床身。高精度和高速加工循环是HF系列特有机床结构的保证。

-工件翻转实现第5轴的高动态性能5轴加工中心_卧式主轴，精干的主轴颈可以完美伸入工件

-高刚性的铸铁床身搭配优化重量的钢结构机床立柱_旋转数控转台与双侧轴承最佳的力传递和紧凑的设计

铣削车削:DDT(直接驱动车削)工作台，主轴可锁，数控车削循环，用于平衡机床中的工件和夹具，此外刀柄HSK-T(选配HF 5500单工作台上下料)_Z轴龙门驱动（选配>

_直接，绝对测量系统带来最高定位精度

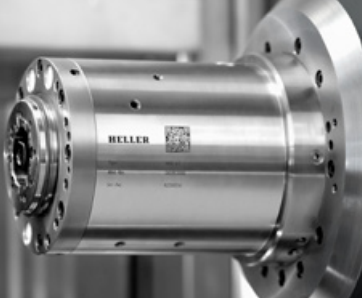

主轴单元

5轴加工需要加工中心的全部部件都拥有顶级的性能。主轴尤其需要高效率、高灵活性，其扭矩特性曲线需要满足加工任务要求和各种材质的要求。我们提供七种主轴，因此您可以根据您的要求选择最好的一种。

“HELLER制造”的坚固主轴单元，HSK-A63或HSK-A 100

可选7款主轴，全新的动态切削主轴，非常适合通用_具有紧凑的外形尺寸和坚固的主轴轴承，运行性能最佳

_无需复杂的校准，HELLER零主轴系统简化主轴更换_选配:HELLER径向进刀系统，角度头支撑(MSK)和防转挡块

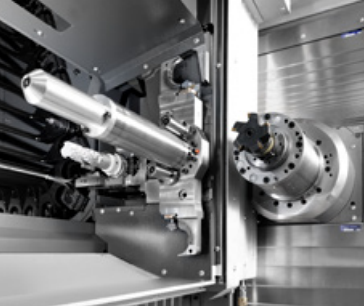

刀具管理

如果需要使用大量刀具并需要灵活适应新生产要求，HF系列加工中心准确地满足您的要求。高动态性能的链式刀库和高精度的换刀系统，确保更短的屑到屑换刀时间，让您持续缩短非生产时间。

_多达240位（HSK-A 63）或150位(HSK-A 100)的链式刀库

_刀链与换刀机构之间通过横向机构持续保持高精度地供刀

架式刀库，多达375个刀位的刀库适用于HSK-A 63刀柄的机床/或多达4O5个刀位的刀库适用于HSK-A 100刀柄的机床

配双数控轴的高速换刀机构，有效缩短屑到屑换刀时间

技术参数

X/Y/Z轴行程mm                   710/750/710

刀柄Size  托盘/工作台                        HSK-A 63

额定尺寸mm                      400 x 500

承重力强力（速度)( Pro)kg                550 (550) (650)

始于 1894 年，当时年仅 25 岁的 Hermann Heller 在尼尔廷根成立了“赫尔曼·海勒贸易及保护商品和制表工具制造 (Hermann Heller Handelsgeschäft und Fabrikation in geschützten Artikeln und Uhrmacherwerkzeugen)”公司。如今，HELLER 集团开发和生产最新 CNC 机床和切削加工制造系统，全球有2,600名员工。

1894-1899   建厂初始
1900-1949   从贸易业务转型机械制造工厂
1950-1969   HELLER 独特基因的印记
1970- 1989   业务增长和新市场
1990-1999    柔性且模块化的机床品类
2000-2009     始终面向未来
2010-至今      工业4.0 和数字化
HELLER 在中国
1950第一台恒轮机床横渡大洋，交付给中国第一家商用车制造商。
2004恒轮上海贸易有限公司在外高桥保税区成立。
2009恒轮中国在上海建立了自己的应用工程技术中心和一个本地备件仓库。
2012恒轮开始在常州建设生产工厂，它位于充满活力的江苏市场，为我们的全球和中国商业伙伴提供支持。
2013自2013年6月起，全资子公司恒轮机床(常州)有限公司成为恒轮中国总部，总面积24,000平方米。
2014恒轮常州工厂开始为中国和亚洲市场生产CBC机床。
2017恒轮中国欢迎中车集团的120名客人到访常州工厂。此次到访为双方建立密切的业务合作奠定了坚实的基础。
2018恒轮中国为汽车行业客户组织了为期三天的开放日活动。与会者中有来自全国各地的300多名现有和潜在客户。
2019第一台H 6000四轴卧式加工中心在常州工厂组装，以满足当地市场需求。

最初，公司经营并制造多种工具，包括在当时需求量很大的经过增强设计的平行虎钳。公司的产品系还包括螺旋钢楼梯和烟囱头。
作为一家小型贸易公司，公司于1898年开始了利润可观的机器制造业务，开发了冷圆金属锯床、锯片刮削和螺纹切割机。 1899年，公司开始在Neuffener Vorstadt郊区建造第一家工厂，并于 1900年迁入。
在1950年代早期，HELLER开发了电液控制系统，并为机床引入了24V继电器控制。 早在1962年，HELLER就开发了具有自动换刀功能的数控铣床和加工中心，可以在一台机床上执行更复杂的操作。
1974年建立了英国和巴西工厂。 1982年，HELLER开始批量生产配备最先进的数控制技术的HELLER uniPro NC 80. 1982年，HELLER在美国建立了新工厂。
2004年，HELLER在上海和北京设立了子公司。 2013年，公司在武进设立工厂。在传统的中等规模的家族企业与全球创新的加工解决方案供应商之间的微妙平衡中，HELLER集团发展了独特的全球企业文化。

作为金属切削加工领域领先的机床制造商之一，我们在全球拥有 2600 名员工。在欧洲、亚洲以及北美和南美设有 5个生产基地，可确保向客户可靠交付。此外，我们在所有重要市场都有自己的销售和服务分支机构以及资深的服务合作伙伴。HELLER 服务范围包括 4 轴和 5轴加工中心、铣/车复合加工中心、特种机床和工艺流程机床、涂层模块、曲轴和凸轮轴加工机床以及全面的模块化服务。 借助 HELLER4Industry 我们为客户提供扩展的解决方案，以提高生产效率和生产柔性。 HELLER 以此为基础，为各种制造需求量身定制完整的解决方案。从单台机床到全自动化一站式制造系统，从新机床到全套服务协议，直至改装翻新。
我们的客户包括来自汽车工业及其供应商、通用机械制造、能源技术、流体技术、航空航天及其他许多领域的众多公司。
1950年，第一台HELLER机床横渡大洋，交付给中国第一家商用车制造商。从那时起，HELLER取得了巨大的成就：在中国设立了代表处后，HELLER于2004年在外高桥保税区成立HELLER上海贸易有限公司，之后于2013年在常州建立了一家生产工厂，在那里加工中心可根据市场需求进行规划、装配和供货。HELLER提供的服务还包括部件维修和机床大修。
今天，110多名员工在生产工厂(常州)和三个销售和服务地点(济南，上海，北京)工作，支持来自中国和东南亚的众多客户。HELLER中国的目标是扩大其所在区域市场份额，凭借强大的本地增值链，拓展区域市场，开拓新的业务领域。
