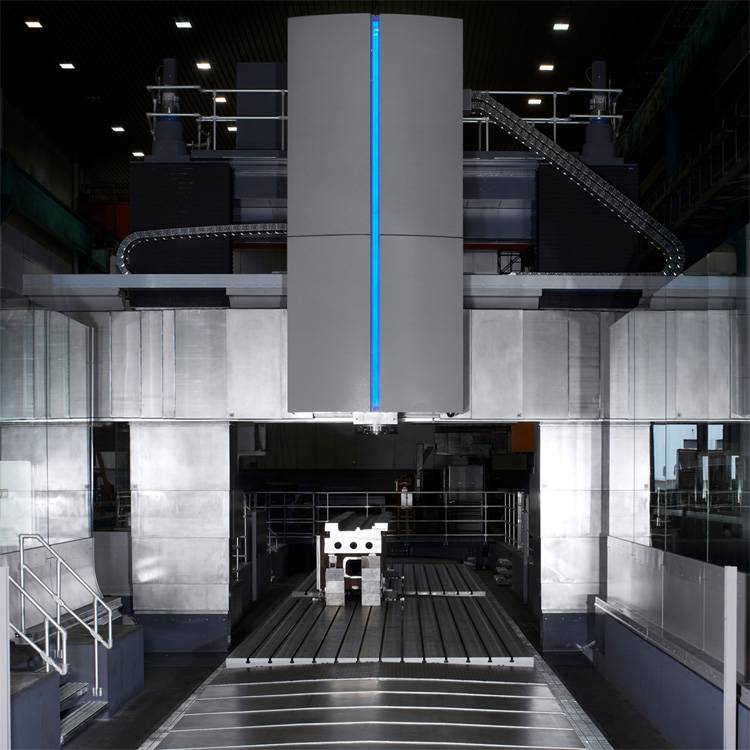

ProfiMill–龙门铣床

从技术和经济角度而言，ProfiMill 是加工复杂、大型工件的最佳选择。

铣床有工作台式和龙门式两种类型，而龙门式设计要比工作台式设计占用空间更小。

所有ProfiMill龙门铣床的主要零部件都是由高质量的铸铁制造，并由WaldrichSiegen在集团内订购加工，以确保最高精度和质量。

以模块化设计的ProfiMill 可以满足不同的加工需求：

• 配备固定或者可移动式横梁
• 工作台移动式设计
• 双工作台设计
• 龙门移动式设计
• 托盘交换式设计

尺寸

• 立柱宽度: 3.000 – 14.000 mm
• 工作台/落地平台与主轴头端部之间高度: 2.000 – 12.000 mm
• 工作台宽度: 2.500 – 8.500 mm
• 工作台长度: 5.000 (+ 500) mm
• 龙门装夹宽度: 2.500 – 13.000 mm
• 龙门装夹长度: 客户定制

铣削单元


MR 450

• 功率: 38 – 71 kW
• 扭矩: 最大可达 2,750 Nm
• 速度，无级变速: 6,000 min-1
• 额定转速: 230 min-1

MR 550

• 功率: 80 – 100 kW
• 扭矩: 最大可达7,500 Nm
• 速度，无级变速: 4,000 min-1
• 额定转速: 130 min-1

MR 600

• 功率: 100 – 140 kW
• 扭矩: 8,000 – 11,000 Nm
• 速度，无级变速: 2,500 min-1
• 额定转速: 120 min-1

ProfiMill compact – 龙门铣床适合加工中小型工件

ProfiMill compact 通过宽度在2.7 到4.2 米之间，对于中小型尺寸加工工件的客户来说是理想的龙门宽度。

龙门通过宽度从2,700 到 4,200 mm，ProfiMill compact 紧凑且灵活，可以满足多种不同的加工需求，并且价格经济实惠。

同时，机床还具备功率大、加工精度高且运行稳定的特性。

机床特性

• 得益于横梁的可调节性和机械补偿，使得机床在服役期间都能保持稳定的高精度
• 主要结构采用优质的铸铁材料
• 所有轴都采用静压导轨
• 得益于增强型肋筋结构设计使得机床具有出色的减振型和高刚性
• 极高的热稳定性使得机床在整日的运转中都能保持长期稳定的精度
• 用于铣头单元的主轴头接口

参数

• 工作台宽度: 2.200 – 3.700 mm
• 工作台长度: 4.000 (+ 500) – 6.000 (+ 500) mm
• 立柱间通过宽度: 2.500 – 4.200 mm
• 通过高度立铣头以下: 2.000 (+ 500) mm
• X轴: 5.000 (+ 500) – 7.000 (+ 500) mm
• Y轴: 3.500 – 5.000 mm
• Z轴: 1.500 / 2.000 mm
• W轴配备可移动横梁的龙门铣床: 1.500 (+ 500) mm

滑枕

• 功率7: 71 kW (S1)
• 扭矩: 2.750 Nm
• 速度: 高达 6.000 min-1
• 滑枕横截面: 450 x 450 mm

WaldrichSiegen–重型机床专家

作为开发和生产重型机床的专业厂商，WaldrichSiegen拥有铣削、车削、磨削和毛化四种产品线。这四个技术领域对于精度、效率和可靠性有 着很高的要求。 WaldrichSiegen通过产品的细节设计、大尺寸加工范围以及无限创新动力确保了其技术特点的实现。

是为您解决富有挑战性项目的合作伙伴

融进了一个全球化的、所有者参与管理的公司- WaldrichSiegen在重型机床领域是客户值得信赖的、并且确保与客户建立长期坚实的战略合作关系。我们拥有富有责任心、专业的人员投身于全球销售和服务网络。他们与客户保持长期紧密的联系，不断开发个性的解决方案，从而确保以市场为导向的公司扩展。

德国瓦德里希西根WaldrichSiegen) 公司成立于1840年，180多年的发展之路使其成为研发与生产相结合的重型机床项尖制造商，作为全球化、家族制企业- WaldrichSiegen在重型机床领域始终坚持以市场为导向，手抓产品研发， 手抓产品质量与服务， 以高质量的产品享誉市场。目前公司主要拥有车削、铣削、磨削、毛化四种产品线。
