产品描述

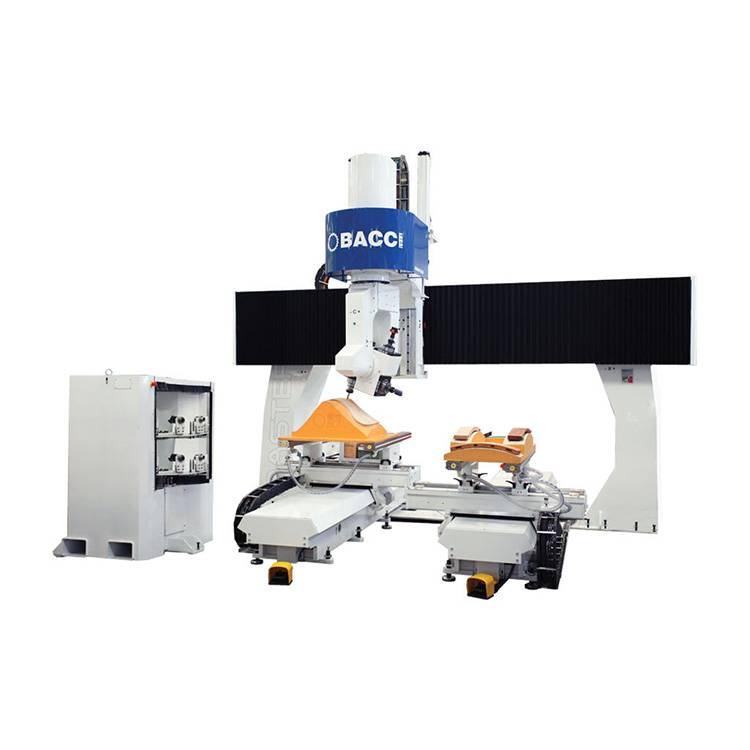

MASTER / 5 AXES MACHINING CENTRE
MASTER / 五轴联动数控加工中心
(THE MACHINE SHOWN IN THE ABOVE PICTURE IS NOT THE ONE OFFERED BELOW,上面展示的机器图片和下面所要报价的机器不完全一样)
设备的适用范围：
主要用于塑料、亚克力、油泥、泡沫、代木树脂以及实木等材料复杂零部件、模具、模型的粗、精加工，可对平面、曲 面、斜面、斜孔、二维曲面、三维曲面及三维线条进行加工，具备工件毛坯一次装卡定位，在五维空间各方向实现五轴联动铣、镂、钻、锯等能力。
N° 1 Machining Centre model “MASTER’ with 6 interpolated axes
With the following technical features and equipments:
五轴联动数控加工中心1台，型号MASTER，技术特性和配置如下：
- Axes strokes各轴行程:
- X = 2600 mm
- Y1/Y2 = 2200 mm
- Z = 750 mm
- A = unlimited
- C = 400° (+/-200°)
- working tables 工作台面：
N°2 working tables type “TGV” (P.BACCI patented). Each table made up by 2 steel supports 1130mm long with adjustable C/C distance up to 1170mm (max.support surface 1130x1170mm)
2个高灵活的TGV工作台面，每个工作台面有两组钢制支撑臂构成(长1130mm)，可以调 整支撑臂左右之间的距离，最大范围1130x1170mm。
head and spindles工作头和电主轴：
Head type “4P” with 4 spindles 10HP/ER32
一个工作头类型为叉式排列，4个独立高速电主轴，10 HP /ER32、陶瓷滚珠轴承.
- Electronic inverters变频器：
N°2 Electronic Inverters to control the revolution speed of the spindle.
高速变频器控制电主轴的旋转速度。
- BCK shaft刀杆：
N°2 Special tool holder shafts type “BCK” 两个加长杆
- Numerical controlsystem NC 控制系统：
Numerical control “OSAI” full digital + PC Business with Windows Professional (English version) 全数字“OSAI”控制系统和WINDOWS 电脑界面。
- Optimizing Software 程序优化软件：
CAM Optimizing PITAGORA Software (P.BACCI exclusive)
BACCI公司独特开发的PITAGORA
- PC机器电脑配置：
PC (Windows Professional, Hard Disk 250 GB, Processor “Dual Core” 3.16 Ghz, Screen TFT 15’’, 2GB RAM Memory, Standard Keyboard, Standard Mouse, 1 Ethernet Connection, 8 USB ports)。
高质量高稳定的商业电脑预装Windows 系统，250 GB硬盘，“Dual Core” 3.16 Ghz处理器，TFT 15’’液晶显示屏，2G内存，标准键盘，标准鼠标，网络连接接口，8 USB接口。
- Clamping 夹具：
N°4 Pneumatic Clamping Cylinders 4个气动夹具
- Vacuum pumps真空泵
N°2 Vacuum pumps with a capacity of 100 cubic meter/hour each
2个贝壳真空泵流量为100 m³/H。
- Tele-service远程诊断:
Tele-service through Ethernet connection
网络在线远程诊断功能。
- Electrical cabinet电气控制柜：
The electric cabinet is standard equipped
电气控制柜标准配置如下：
- Air conditioner配有空调。
- Full dust protection具有全封闭的防尘特性。
- Lubrication system自动润滑系统：
The lubrication of all screws and bushings is automatic, completely managed by NC and a control-sensor checks the whole procedure.
所有润滑部位由NC 控制自动润滑，按需要自动对所有润滑部件润滑点精确地定量供油润滑，由传感控制器对整个润滑过程进行检测。
