Name: JUTZE 3D SPI+2D AOI+3D AOI
Brand: 美弘电子
Price: 面议
Availability: InStock

1 / 1

JUTZE 3D SPI+2D AOI+3D AOI

价格：

面议

品牌名称：

美弘电子

国家地区：

中国

型号：

Storm series

发布需求

美弘电子

国别：中国

主营产品： 2D AOI检测设备、3D AOI检测设备、3D SPI锡膏检测设备、JUKI异形插件机、SMT整线解决方案

价格：

面议

品牌名称：

美弘电子

国家地区：

中国

型号：

Storm series

发布需求

美弘电子

中国

主营产品：

2D AOI检测设备、3D AOI检测设备、3D SPI锡膏检测设备、JUKI异形插件机、SMT整线解决方案

商品详情

产品参数

型号	Storm-SPIS	Storm-SPID	Storm-2DS	Storm-2DD	Storm-3DS	Storm-3DD
照明系统	RGB+White LED环形光源		高辉度六通道LED光源		2D RGB+White LED环形光源
	3D 数字化投影		2D成像数据分析		3D四向数字化投影
成像系统	5M（12M可选）工业高速相机，远心镜头		工业高速相机5M（12M可选）		12M工业高速相机，远心镜头
分辨率	12M 8μm 10μm 12μm 15μm		5μm~15μm		12M 8μm 10μm 12μm 15μm
运动模组	C3等级丝杆+伺服马达
FOV尺寸	40*30mm (12M,10μm)		36.7mm×30.7mm (5M,15μm)		30.324.5mm (12M,8μm) 40.930.7mm (12M,10μm) 56.8*46.0mm (12M,15μm)
高度测量	最高可以测定高度到8mm的部件				最高可以测定高度到20mm的部件
高度测量精度	1μm				1μm
设备重量	950kg	1083kg	735kg	870kg	950kg	1090kg
机器尺寸(mm)	W1000×D1350×H1800	W1000×D1600xH1800	W1000×D1165xH1800	W1000×D1530xH1800	W1000×D1350xH1800	W1000×D1600xH1800
基板尺寸(mm)	5070~510460	单轨：5070~510590	5070~540460	单轨：5070~510590	5070~510460	单轨：5070~510590
		双轨：5070~510330		双轨：5070~510330		双轨：5070~510330
基板厚度	0.6~6mm		0.6~6mm		0.6~6mm
检测原理	2D成像数据分析+3D成像数据分析		2D成像数据分析		2D成像数据分析+3D成像数据分析
检测速度	350ms/FOV(2D+3D)		3-5FOV/秒		450ms/FOV(2D+3D)
缺陷检测	少锡、多锡、连锡、偏移、漏印、短路、拉尖、形状不良等		缺件、偏移、极反、立碑、桥连、少锡、引脚浮高、引脚弯曲、OCV等		缺件、偏移、错件、极反、虚焊、桥接、损件、异物、锡球、划痕、金手指沾锡、侧立、立碑、反向、连锡、空焊、少焊、元件翘起、焊接异常
基板传送系统	基板固定方式：Bottom-up固定，自动进出板和自动宽度调整系统，符合SMEMA标准
	轨道高度：900±20mm
电源规格	AC 220V 50/60Hz 1.9KVA		AC 220V 50/60Hz 1.8KVA		AC 220V 50/60Hz 1.9KVA
气压规格	0.5MPa
环境需求	温度：5-40℃，相对湿度：25%-80%无结霜
链接端口	标准SMEMA接口

产品介绍

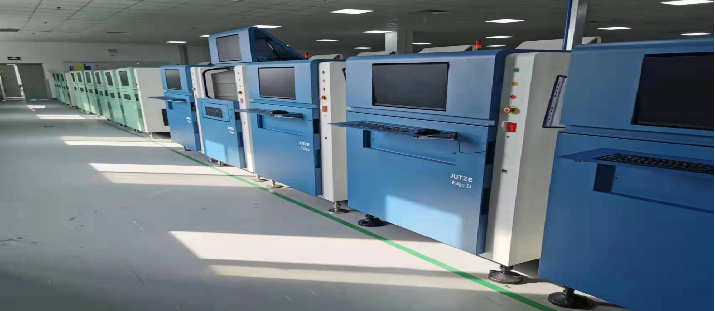

矩子3D SPI+2D AOI+3D AOI的组合方案

矩子SPI与AOI的联合使用，方便导入三点对照功能，将SMT产线上的SPI、炉前AOI以及炉后AOI的数据在同一站位显示，实现了产线工艺的实时反馈与优化，提高生产品质和良率。

产品优势：

全新开发的LINEVIEW软件客户把多余的SPI AOI全部集成在一套软件内进行复判，可以最大限度的节约工厂人力成本。

使用三点对照功能，能将SPI炉前炉后的数据在同一站位显示，供制程人员进行数据分析，并很快了解不良发生的位置从而提升问题解决效率，提高工厂品质和生产良率。

上海美弘电子科技有限公司

基本信息

上海美弘电子科技有限公司成立于2005年，位于交通便利的上海市松江区，是一家专注于SMT及检测领域设备选型以及系统方案集成的专业化公司。公司主要从事矩子 JUTZE视觉检测设备的销售和技术支持。现有专业JUTZE技术服务团队人员20名，均有着5-10年的技术服务经验，本着对客户负责、让客户满意的宗旨，响应速度快，专业技术强。

关联公司：深圳市泰宇弘科技有限公司成立于2009年，位于深圳市龙岗区坪地街道，专业做SMT整线设备的租赁买卖，提供贴片机主要有：Panasonic、Fuji、Yamaha、Juki，国内一线品牌印刷机、回流焊、接驳设备，公司骨干成员都是从事SMT行业多年的工程师，具有丰富的SMT设备安装和维修经验。公司设备种类齐全，可搭配选择相应的方案。产品价位适中，质量可靠，耐用性强。公司同时维护保养各工厂SMT贴片设备，并提供设备驻厂代工服务。以客户需求为导向，因您而动，满足您的需求是我们向上的动力和企业发展的源泉！
