商品详情

一、产品概述

本系列低压抽出式开关柜是一种用标准模件由工厂组装(FBA) 的组合式柜型,其技术已达倒国际先进水平。本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所、作为交流50~60 Hz,额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。本装置符合GB7251、1《 低压成套开关设备》及JB/T9961《 低压抽出式成套开关设备》国家专业标准、并符合IEC439-1、VDE0660第五部分等国际专业标准。

二、正常使用条件

1、周围空气温度-5℃~+40℃,并且24h内其平均温度≦+35℃。

2、大气条件:空气清洁,相对湿度≦50%(+40℃),在较低温度时允许有较高的相对湿度,例如90%(+20℃),但应考虑到温度变化有可能会偶然地产生凝露。

3、海拔高度≦2000m。

4、本装置适应于以下温度的运输和储存过程:-25℃~+55℃,在短时间内(不超过24h) 可达+70℃,在这些极限温度下装置不应遭到任何不可恢复的损伤,而且在正常条件下应能正常工作。

5、如果上述使用条件不能满足时,应由用户和制造厂协商解决。

6、当本装置使用于海上石油钻采平台和核电站时,应另行签订技术协议。

三、基本技术参数

1、电气性能



额定绝缘电压

660V(1000V)

额定工作电压



380V、660V

主母线*大工作电流



5000A

主母线额定耐受电流



100kA1s

主母线额定峰值耐受电流



220kA/0、15

配电母线(垂直母线)*大工作电流



1000A

配电母线(垂直母线)峰值电流

标准型

105kA(*大值M0、1s)

加强型

176KA(*大值0、15)

2、 防护等级

符合IEC529、DIN40050标准;

IP30 对大于φ2.5mm 固体防护;

IP40 对大于φ1mm 固体防护;

IP54 对尘埃和任意方向喷激作防护;

(订购IP54 防护等级时应与制造厂协商)。

四、柜体结构

柜体材质:开关柜柜体基本结构是由C型型材装配组成。C型材是以E=25mm 为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理四周门板,倒板则作高压静电喷塑。

1、动力配电中心柜(PC):可采用Emax,MT,3WN,AH,ME系列等断路器。

2、电动机控制中心柜(MCC):由大小抽屉组装而成,各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜(带有手动,自动及近动功率因数补偿装置)。

A动力配电中心(PC)柜:

备 注

H

B

T

T1

T2

2200

400

1000

800

200

主母线转接

2200

400

1000

800

200

F1s-1250-2000 ME630-1605

2200

600

1000

B00

200

F2s-2500

2200

800

1000

800

200

F4s-3200 ME2000-3200

2200

1000

1000

800

200

F5s-4000 ME3205

2200

1200

1000

800

200

ME4005

B电动机控制中心(MCC)柜:

备注

H

B

B1

B2

T

T1

T2

2200

1000

600

400

1000

400

200

单面操作

2200

1000

600

400

1000

400

200

双面操作

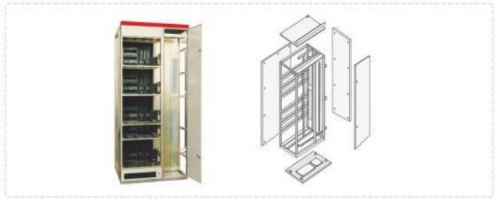

C型型材组成的柜架结构:

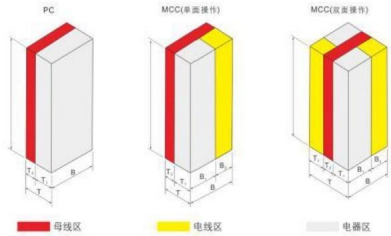

柜体示意图:















五、柜体分区设计:

1、动力配电中心(PC)

(1)、PC 柜内分割成三个隔室;

水平母线隔室:在柜的后部;

功能单元隔室:在柜前上部或柜前左边;

(2)、分割措施:

水平母线隔室与功能单元隔室、之间用钢板分隔。

控制回路隔室与功能单元隔室之间用阻燃型聚苯醚塑科罩壳分隔。

(3)、柜内安装的框架式断路器,均能在关门状态下实现柜外手动操作,观察断路器的分合闸状态和根据操作机构与门的位置关系,判断出断路骼在试验位置还是在工作位置。

4)、主电路与辅助电路之间设计成分隔结构,仪表、信号灯和按钮等组成的辅动电器单元,均安装于塑料板上,板后用阻燃型聚氨酯发泡塑料做成的罩壳与主电路分离

2、抽出式电动机控制中心和小电流的动力配电中心(MCC)

抽出式MCC 柜内分成三个隔室,即柜后的水平母线隔室,柜前部左边的功能单元隔室,柜前部右边的电缆隔室。水平母线隔室与功能单元隔室之间用阻燃型发泡塑料制造的功能板分隔,电缆隔室与水平母线隔室、功能单元隔窒之间用钢板分隔。

MCC(电动机控制中心)的抽屉分为以下5种:

BE/4:高200×宽150x 深400mm

8E/2:高200×宽300x 深400mm

8E:高200x 宽600x 深400mm

16 E:高400x 宽600x 深400mm

24 E:高600x 宽600x 深400mm

3、后出线开关柜结构

为减少开关柜排列宽度而设计的后出线,开关柜的主母线水平安装在开关柜的顶部,柜的后半部分为电缆室,进出线电缆均在柜后电缆室连接。开关柜的正面为装置小室。安装开关设备的功能单元。该系列设计将开关柜侧面的电缆室移至后关柜,大大减少了开关柜的排列宽度,以进一步满足变电所空河布置的要求。

馈电柜柜宽600mm,深1000/1200mm, 顶部为独立的主母线室,与装置小室隔离,正面装置小室有效安装高度为72E(E=25mm),经多功能板与后部电缆室隔离,充分利用了开关柜的安装空间,结构紧项、单元配置灵活。背面电缆室带门,安装及维护方便,进线柜的宽度按进线单元的框架电流确定,推荐宽度为400/600V800/1000mm,柜深1000mm。

六、其他

母线系统

开关柜的水平母线布置在开关柜的水平母线隔离室内,可置于柜后或柜顶,后出线结构的柜体中水平母线置于柜顶。配电母线 (垂直母线 ) 组装在阻燃型塑料功能板中,既可防止电弧引起的放电,又能防止人体接触,通过联接件与主母线联接。

保护接地系统

装置的保护电路由单独装设的并贯穿干整个排列长度的PE线(或PEN 缓)和可导电的结构件二部分组咸。装置中金属结构件,除外表的门和封板外,其余都经过镀锌处理,在结构件的连接处,都经过精心设计,使其能通过一定的短路电流。

辅助电路和电缆槽

在功能单元隔室的顶部装有辅助电路电缆槽,槽内可按放柜间连接线和公用电源线。

安全保护系统

每柜都有一块阻燃型的高密度聚氨脂塑料功能板,或经过电镀的隔板安装在主母线室与电器室之间,其作用为有效防止开关元件因故障引起的飞弧与母线之间短路造成的事故,使操作更安全。

上下层抽屉之间都有带有通风孔的镀锌金属底板相隔离,较小的BE/4,8E/2抽屉,其四周均为阻燃型工程盟料件,故相邻回路之间有较强的绝缘隔离作用。柜内采用了多种塑料组件以支撑带电部分,这些组件是无卤素的,并具有CT1300等级以上的防漏电性能。

抽屉类型

有五种标准尺寸,都是以8E(200mm) 高度为基准:

1、8 E/4:在BE高度空间组装4个抽展单元。

2、8E/2:在8E高度空间组装2个抽屉单元。

3、8 E: 在BE高度空间组装1个抽屉单元。

4、16 E:在16E(400mm) 高度空问组装1个抽屉单元.

5、24 E: 在24E(800mm) 高度空间组装1个抽冠单元。

五种抽屉单元可在一个柜体中作单一组装,也可用作混合组装。一个柜体中作单一组装时*多容纳抽屉单元数见下表。

抽屉型式

8E/4

8E/2

8E

16E

24E

*多容纳单元数

36

18

9

4

3
